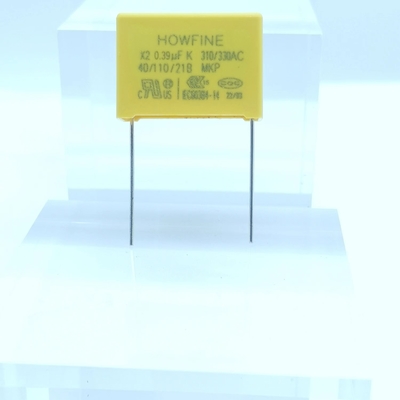

वोल्टेज प्रूफ MPX MKP मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म कैपेसिटर X2 0.39uf

एमकेपी/एमपीएक्समेटालाइज्ड पॉलीप्रोपाइलीन फिल्म कैपेसिटर 394k/310V E4 P22.5mm

^{उत्पाद की जानकारी}

 ^{परिचय:}

 ^{1. सुरक्षा कैपेसिटर: उच्च स्थिरता}

^{2. गैर-आगमनात्मक।}

^{3. स्व-चिकित्सा विशेषताएँ।}

^{4. प्लास्टिक केस, एपॉक्सी रेज़िन भरा हुआ, सॉल्वेंट रेज़िस्टेंट मटीरियल से बना बॉक्स.}

^{5. एंटीना युग्मन, लाइन-बाय-पास और पूरे लाइन में उपयोग के लिए उत्कृष्ट।आवेदन जहां आकार महत्वपूर्ण है।}

^{6. परीक्षण मानक: IEC384-14, DIN EN 132 400, UL 1414, CSA C22.2}

^{7. सुरक्षा स्वीकृत (UL. ENEC. CQC)}

^{8. लीड तार टिन-प्लेटेड टिन को अपनाता है और अग्निरोधी एपॉक्सी राल का उपयोग करके तांबे के तार को लपेटता है}

^{प्लास्टिक के खोल में encapsulation, अग्निरोधी प्रदर्शन UL94V-0 ग्रेड तक पहुंचता है।}

^{विशेष विवरण}

^{1. ऑपरेटिंग तापमान: -40°C ~ +110°C}

^{2. क्षमता सीमा: 0.01यूएफ~3.3uF}

^{3. कैपेसिटेंस सहिष्णुता ± 5% (जे), ± 10% (के),± 20%(एम )}

^{4. रेटेड वोल्टेज: 310VAC, 330VAC}

^{5. अपव्यय कारक: 0.1% मैक्स एटी 1 किलोहर्ट्ज, 25डिग्री सेल्सियस}

^{6. वोल्टेज प्रमाण: 2100VDC 1Sec (20डिग्री सेल्सियस)}

^{7. इन्सुलेशन प्रतिरोध:}

^{>30,000MΩ (C≤0.33uF)}

^{> 10,000MΩ/ uF (C>0.33uF) 25 परडिग्री सेल्सियस}

^{8. धीरज: परीक्षण वोल्टेज 344VAC को 85 में 1000 घंटे के लिए लागू किया जाएगाडिग्री सेल्सियसकक्ष।इस अवधि के दौरान,}

^{1000VAC 60HZ 0.1Sec की अवधि के लिए प्रत्येक घंटे में एक बार लागू किया जाना चाहिए।परीक्षण के बाद।ΔC/C≤10%, ΔDF≤0.04%,}

^{निर्दिष्ट मूल्य का ΔIR≥50%।}

	1	छोटे आकार का।
	2	उच्च स्थिरता के साथ व्यापक तापमान, आवृत्ति परेशान सामग्री डीएफ।
	3	उच्च धारा अत्यधिक उच्च ढांकता हुआ ताकत का सामना करती है।
	4	दीर्घकालिक कार्य स्थिरता।
	5	अग्नि रेटिंग: UL94V-0.6।
	6	सेल्फ हीलिंग होती है।
	7	बिजली आपूर्ति जम्पर सर्किट, बाईपास, एंटीना कपलिंग और अन्य हस्तक्षेप साइटों के साथ व्यापक रूप से उपयोग किया जाता है।
	8	दबाव झेल सकता है।

^{आकार विनिर्देश}

आवेदन

लाइन बाईपास, एंटीना कपलिंग, लाइन के आर-पार और स्पार्क किलर सर्किट में उपयोग के लिए सीसा।
ईएमआई फिल्टर के लिए उपलब्ध है।
बिजली आपूर्ति अनुप्रयोगों को स्विच करना।
व्यावसायिक मशीन उपकरण, जैसे: मशीनें जोड़ना, कंप्यूटर डिस्प्ले और मॉनिटर...
घरेलू उपकरण, जैसे: मिक्सर, पंखे, कॉफी ग्राइंडर, डीवीडी प्लेयर, ऑडियो और टीवी सर्किट...
थाइरिस्टर और ट्राइक उपकरण, जैसे: डिमर्स...

सुरक्षा कैपेसिटर का परीक्षण

(1) चूंकि इलेक्ट्रोलाइटिक कैपेसिटर की क्षमता साधारण स्थिर कैपेसिटर की तुलना में बहुत बड़ी है, इसलिए जेईसी सुरक्षा कैपेसिटर को मापते समय विभिन्न क्षमताओं के लिए उपयुक्त रेंज का उपयोग करना चाहिए।अनुभव के अनुसार, सामान्य तौर पर, 1 ~ 47μF के बीच समाई को R × 1k फ़ाइल से मापा जा सकता है, और 47μF से बड़े समाई को R × 100 फ़ाइल से मापा जा सकता है।

(2) मल्टीमीटर के रेड टेस्ट लीड को नेगेटिव पोल से कनेक्ट करें, और ब्लैक टेस्ट लीड को पॉजिटिव पोल से।संपर्क के क्षण में, मल्टीमीटर का सूचक पहले एक बड़े विक्षेपण को दाईं ओर विक्षेपित करता है (वही विद्युत संभावित अवरोध, जितनी बड़ी क्षमता, उतना बड़ा झूला), और फिर धीरे-धीरे बाईं ओर विक्षेपित होता है जब तक कि वह एक निश्चित बिंदु पर रुक नहीं जाता स्थिति।इस समय प्रतिरोध मूल्य इलेक्ट्रोलाइटिक कैपेसिटर का आगे रिसाव प्रतिरोध है, जो रिवर्स लीकेज प्रतिरोध से थोड़ा बड़ा है।

व्यावहारिक अनुभव से पता चलता है कि इलेक्ट्रोलाइटिक कैपेसिटर का रिसाव प्रतिरोध आम तौर पर कई सौ kΩ से ऊपर होना चाहिए।अन्यथा यह ठीक से काम नहीं करेगा.यदि परीक्षण के दौरान धनात्मक और ऋणात्मक दिशाओं में कोई आवेश नहीं होता है, तो सूचक गति नहीं करता है।

इसका मतलब है कि क्षमता गायब हो गई है या आंतरिक सर्किट टूट गया है;यदि मापा प्रतिरोध छोटा या शून्य है, तो इसका मतलब है कि संधारित्र में एक बड़ा रिसाव प्रवाह है या टूटने से क्षतिग्रस्त हो गया है।इसका अब उपयोग नहीं किया जा सकता है।

(3) अज्ञात सकारात्मक और नकारात्मक ध्रुवों वाले इलेक्ट्रोलाइटिक कैपेसिटर के लिए, रिसाव प्रतिरोध को मापने की उपरोक्त विधि का उपयोग किया जा सकता है।अर्थात्, पहले रिसाव प्रतिरोध को मनमाने ढंग से मापें, इसके आकार को याद रखें, और फिर प्रतिरोध मान को मापने के लिए मीटर पेन को बदलें।दो मापों में बड़े प्रतिरोध मान वाला एक सकारात्मक कनेक्शन विधि है।

विशेष रूप से, ब्लैक टेस्ट लीड पॉजिटिव पोल से जुड़ा होता है, और रेड टेस्ट लीड नेगेटिव पोल से जुड़ा होता है।फिर मल्टीमीटर के प्रतिरोध गियर और इलेक्ट्रोलाइटिक कैपेसिटर की सकारात्मक और नकारात्मक चार्जिंग विधि का उपयोग करें, और दाईं ओर झूलते हुए पॉइंटर के आकार के अनुसार इलेक्ट्रोलाइटिक कैपेसिटर की क्षमता का अनुमान लगाया जा सकता है।
